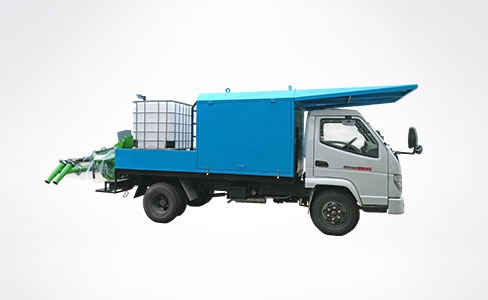

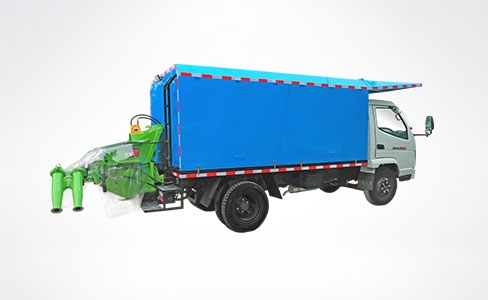

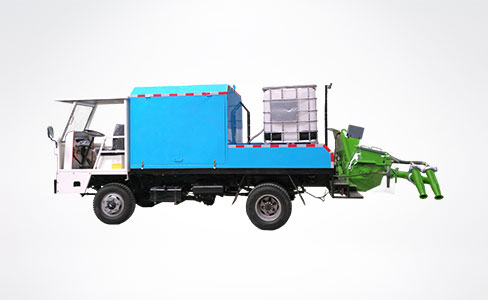

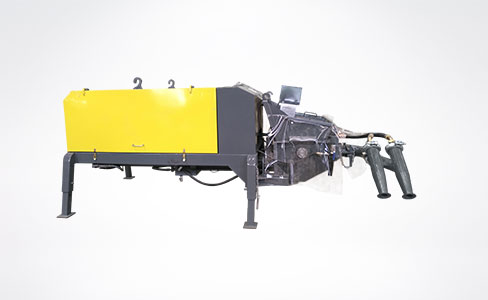

隧道拱頂帶模專用注漿機工作原理是什么?有哪些技術優勢?隧道拱頂帶模專用注漿機是隧道襯砌專用注漿機,又稱為拱頂帶模注漿一體機。隧道拱頂帶模注漿工藝主要是為了提高隧道拱頂襯砌質量的整體性和密實度,加強對隧道拱頂襯砌混凝土沖頂灌注的監控和管理,掌握支護的超欠挖情況,及時進行拱頂不密實部位實施帶模注漿,保證拱頂襯砌結構的整體性。
一、隧道拱頂帶模專用注漿機工作原理
隧道襯砌臺車改造后,在襯砌臺車拱頂設置注漿孔、排氣孔及觀察口,并在襯砌臺車上安裝注漿管、排氣管等。安裝注漿管并固定,在開口處安裝法蘭,在法蘭內安裝注漿管并固定。在襯砌混凝土澆筑時,該注漿管的作用就是觀察口。帶模注漿是在襯砌混凝土澆筑結束后及時注漿,由于有臺車保護可采用較高的壓力(高達1.0MPa)進行注漿,注漿材料與襯砌混凝土結合成整體,提高襯砌結構的整體性,在短時間修復各種混凝土空洞及缺陷。一般情況,注漿在混凝土澆筑完即可開始,注漿施工時間2h左右,不占用隧道任何作業工序時間。注漿管采用RPC注漿管,RPC管為高性能水泥基材料,與混凝土粘接性能良好,且本身強度高,易于切割,便于襯砌臺車脫模。注漿料采用各項指標達到或優于襯砌混凝土性能的充填砂漿,同時具有良好的流動性和可泵送性,微膨脹,可施工時間長,不泌水不收縮,凝結后強度高。拱頂帶模注漿采用隧道拱頂帶模專用注漿機,泵內高壓力可達8MPa,且設備走行及操作方便,作業強度小效率高。
二、隧道拱頂帶模專用注漿機型號規格
項?目 |
單位 |
參數 |
生產能力 |
m3/h |
8 |
工作壓力 |
MPa |
8 |
注漿機功率 |
KW |
11 |
攪拌桶功率 |
KW |
4 |
吸漿口直徑 |
mm |
76 |
排漿口直徑 |
mm |
32 |
外形尺寸 |
mm |
1800*1700*1100 |
整機重量 |
kg |
800 |
三、隧道拱頂帶模專用注漿機技術優勢
1、通過預埋徑向RPC管,預判拱頂襯砌厚度,觀察灌注混凝土時RPC管口的溢漿情況,解決襯砌厚度不足的問題。
2、混凝土灌注結束后及時進行帶模注漿,RPC注漿管管口均溢漿,表明注漿飽滿,解決拱頂脫空問題。
3、由于及時注漿,漿體與混凝土結合完全,襯砌結構整體性好。
4、通過統計每環注漿量可倒逼拱頂混凝土灌注施工質量,同時,可在襯砌臺車頂部安裝紅外線探頭進行監控,標準灌注質量。
