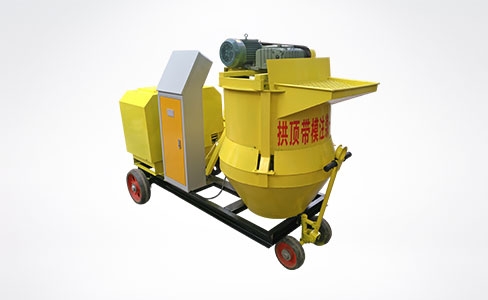

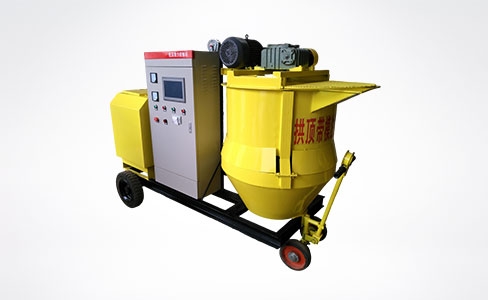

ZKUB-8.0拱頂帶模注漿一體機是隧道襯砌專用注漿機,主要用于隧道襯砌臺車拱頂帶模注漿施工。拱頂帶模注漿一體機采用雙層設計,上層制漿,下層拌漿,前端注漿,注漿流量自動打印,實現一臺設備“攪拌注漿施工”,減少設備投入的同時,提高注漿工效,也降低了現場作業人員的勞動強度。
一、拱頂帶模注漿一體機工作原理

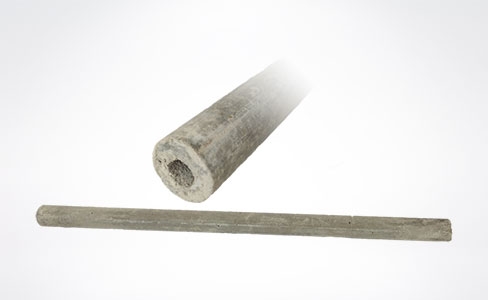

隧道襯砌拱頂帶模注漿施工工藝,在隧道二襯襯砌臺車拱頂模板上設置了4個垂直注漿孔,孔內安裝活性粉末超高強混凝土(RPC)注漿管,二襯混凝土澆筑完成1至2小時后,于脫模前開始注漿。注漿材料采用高流動性微膨脹早強緩凝充填砂漿,與二襯混凝土形成有機整體,解決了傳統漿液與二襯混凝土“兩張皮”的弊端。注漿采用拱頂帶模注漿攪拌一體機進行操作,注漿材料具有微膨脹、高流動性、早強、無泌水、緩凝等特性,不僅起到空洞充填作用,且能起到彌補或修復二襯混凝土的缺陷的作用。
二、拱頂帶模注漿一體機技術參數
生產能力:8m3/h
工作壓力:8MPa
注漿機功率:11KW
攪拌桶功率:4KW
吸漿口直徑:76mm
排漿口直徑:32mm
外形尺寸:1800*1700*1100mm
整機重量:800kg
